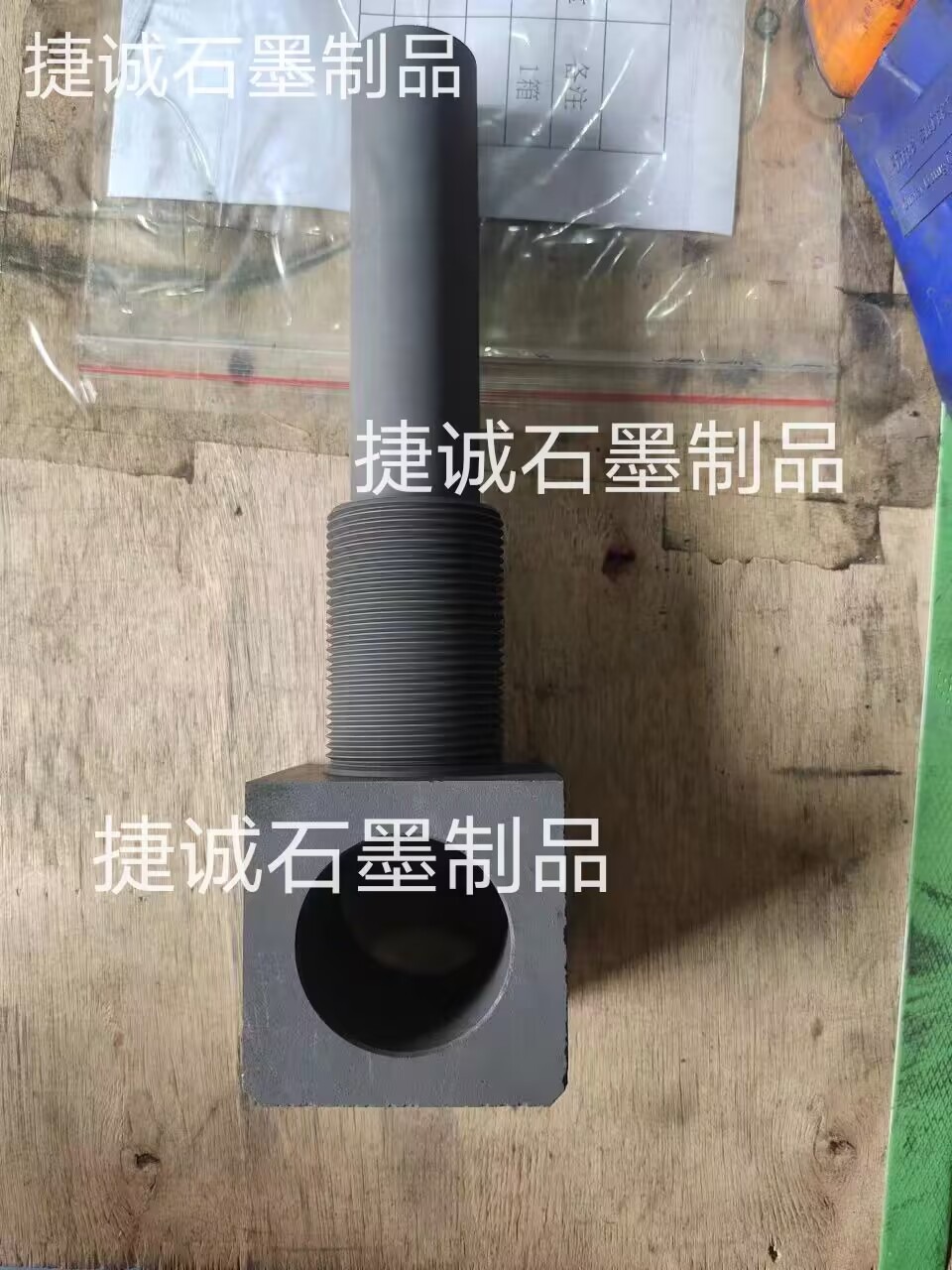

真空爐石墨支架頭作為承載工件或發熱體的要害部件，其規劃需在高溫、真空及雜亂熱應力環境下滿意機械強度、熱穩定性與化學兼容性要求。以下是其根本規劃要素與技能要害：
1.資料挑選
石墨類型：
    等靜壓石墨（如西格里SGL系列）：各向同性，抗彎強度≥60MPa，合適高精度支撐。
    C/C復合資料：耐溫＞2500℃，抗熱震性優異，用于極點熱沖擊場景（如快速升降溫工藝）。
    高純石墨（灰分＜50ppm）：防止高溫揮發污染工件，適用于半導體或光學資料加工。
外表改性：
    SiC涂層（CVD堆積，厚度50-100μm）：提高抗氧化性至1600℃以上，削減外表粉化。
    金屬化處理（如鍍鉬）：增強與金屬件的觸摸兼容性，下降觸摸電阻。
2.結構規劃
幾何形狀：
    錐形/球面觸摸：削減與工件的觸摸面積（如球頭半徑R5mm），防止熱脹大卡死。
    鏤空減重：規劃蜂窩狀或網格結構（壁厚≥3mm），減輕分量同時保證剛度（自重下降30%-40%）。
尺度精度：
    要害尺度公役：支撐面平面度≤0.05mm，同軸度≤0.1mm/m，保證工件定位精度。
    熱脹大補償：預留脹大空隙（如長度L的支架頭，脹大量ΔL=α×L×ΔT。
3.熱辦理規劃
熱均勻性：
    規劃內部散熱通道（如軸向開槽或鉆孔），促進熱量均勻分布，溫差操控＜±10℃。
    添加石墨均熱片（厚度2-3mm）渙散局部熱點。
抗熱震性：
    防止尖利棱角，采用圓角過渡（R≥2mm），削減應力會集。
    階梯式截面改變（如漸變壁厚），緩解熱應力梯度。
4.機械強度與支撐
載荷計算：
    靜態載荷：根據工件分量（如單點承重≥50kg）挑選截面尺度。
    動態載荷：考慮振蕩或氣流沖擊，安全系數≥3（如抗彎強度≥180MPa）。
支撐結構：
    陶瓷絕緣基座（如Al2O2或Si2N2）：隔離金屬爐體，防止電流走漏，耐溫＞1600℃。
    彈性懸掛系統：采用石墨纖維繩或波紋管連接，答應軸向/徑向熱脹大位移。
5.環境兼容性
真空密封：
    觸摸面采用金屬-石墨復合密封圈（如Inconel包覆石墨）。
氣氛適應性：
    惰性氣氛（Ar/N2）下優化外表粗糙度（Ra≤1.6μm），削減氣體吸附導致的放氣污染。
    復原性氣氛（如H2）中防止運用金屬涂層，防止氫脆。
6.制作工藝操控
精細加工：
    五軸數控機床加工，刀具直徑≤Φ2mm，主軸轉速≥10,000rpm，保證外表光潔度。
    EDM（電火花）加工雜亂內腔，精度±0.02mm。
熱處理：
    石墨化處理（2800℃/4h/Ar），消除內應力，提高導電均一性。
    預氧化處理（800℃/空氣，30min），形成微氧化層，增強涂層附著力。
7.失效防備與壽數優化
失效模式 規劃對策
外表氧化剝落 堆積SiC/TaC復合涂層。
熱應力開裂 優化圓角半徑（R≥3mm），升溫速率約束＜10℃/min
觸摸面磨損 外表滲硼處理（硬度HV≥2000），或采用C/C復合資料嵌塊
電弧擊穿 觸摸面絕緣處理（如Al2O2噴涂），電極間距≥15mm
8.典型應用參數示例
應用場景 規劃參數
單晶硅成長爐支架頭 等靜壓石墨，Φ80mm球頭，SiC涂層，承重100kg，壽數＞2000h
高溫燒結爐支撐件 C/C復合資料，蜂窩結構，壁厚4mm，耐溫2500℃，熱震循環＞500次無裂紋
真空釬焊工裝 鍍鉬石墨支架，觸摸面平面度0.03mm。
9.驗證與測驗
力學測驗：
    三點彎曲實驗（載荷至1.5倍作業負荷），變形量＜0.1%為合格。
熱循環測驗：
    20℃-1600℃循環100次，電阻改變率＜2%，外表無開裂。
總結：核心規劃原則
    高溫穩定性：資料耐溫性＞運用溫度200℃以上，防止軟化或升華。
    力-熱耦合安全：機械強度需掩蓋熱應力疊加后的總載荷。
    環境兼容：與真空、氣氛及相鄰資料（金屬/陶瓷）無化學反應。
    可制作性：兼顧加工精度與本錢，防止過度雜亂結構。
    經過以上規劃，石墨支架頭可完成：
    壽數：常規工況下＞3000小時（半導體級）至＞5000小時（工業級）。
    精度堅持：高溫下形變＜0.05mm，支撐重復定位精度±0.01mm。
    污染操控：揮發物總量＜1mg/m3，滿意ISO 14644-1 Class 5潔凈度要求。
    未來趨勢將結合拓撲優化算法與增材制作技能，完成輕量化與功能最大化統一。
